雨刮电机、橡胶刮片雨刮器电机、雨刮片电机
型号：SFWM1-1043-01
最大电流：4A
电压：12V
01系列雨刮电机 10NM可实现三种刮刷角度类型，支持多级调节 双速运行，自动停车。自停位置可调，支持左侧或右侧停放。适用于最大610毫米/560毫米的刮臂/刮片组合。为每艘船舶提供高效的刮水解决方案。适用于所有海洋环境的可靠耐用的刮水器解决方案。
更多特征和优点
· 10Nm扭矩
· 三种刮刷角度类型，支持多级调节
· 双速运行，自动停车
· 自停位置可调，支持左侧或右侧停放
· 不锈钢传动轴
· 电磁兼容性保护
· 金属、塑料和木质船只的绝缘接地

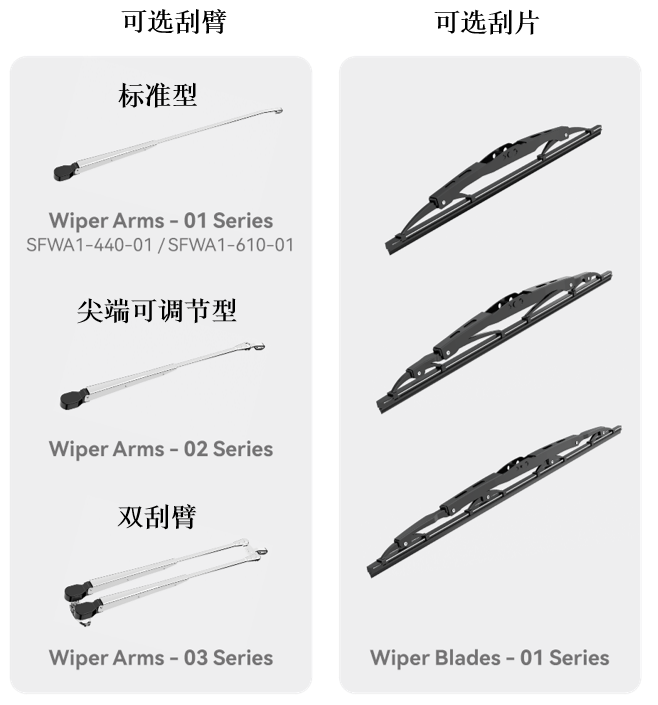

· 适用于最大610毫米/560毫米的刮臂/刮片组合
| 可选角度 | 出厂预设扫掠角度 | 出厂预设停止位置 |
类型I (角度范围: 40°, 45°, 50°, 55°) | 45° | Left |
类型 II (角度范围: 60°, 70°, 80°, 90°) | 60° | Left |
类型 III (角度范围: 83°, 100°, 110°, 120°) | 110° | Left |
STANDARD CONFIGURATIONS
| 型号 | 最大电流 | 电压 | 扭矩 | 轴 | 高速 | 低速 | 保险丝尺寸 |
| SFWM1-1043-01 | 4 A | 12V | 10 Nm | 43mm / 1.69″ | 55 次刮刷/分钟 | 35 次刮刷/分钟 | 5A |
| SFWM2-1043-01 | 2A | 24V | 3A | ||||
| SFWM1-1068-01 | 4 A | 12V | 68mm / 2.68″ | 5A | |||
| SFWM2-1068-01 | 2A | 24V | 3A | ||||
| SFWM1-1094-01 | 4 A | 12V | 94mm / 3.70″ | 5A | |||
| SFWM2-1094-01 | 2A | 24V | 3A |
尺寸图
刮刷角度调整选项
| 扫掠角度 | A° | B° | C° | D° |
类型 I | 40 | 45 | 50 | 55 |
类型 II | 60 | 70 | 80 | 90 |
类型 III | 83 | 100 | 110 | 120 |
改变摆动角度和停靠位置
注意：在操作雨刷电机内部时，请确保电机处于停车状态，并保持电池主开关关闭。
1. 拆下雨刮臂；
2. 拆下齿轮箱盖；
3. 移除卡环；
4. 移除连杆；
5. 松开固定角度调节板的两个螺丝；
6. 旋转角度调节板并将所需要的度数对准齿轮上的字母 。对准字母“L”，雨刮臂左停，对准字母“R"，雨刮臂右停；
7. 重新锁紧固定角度调整板的两个螺丝；
8. 将转动销插入所需的角度孔内；
9. 连杆装入转轴内，并用卡环固定；
10. 将雨刮器电机运行至停车位置，并安装雨刮臂。
安装示意图
